-출처: 핵심 구조상식

보가 없는 무량판 슬래브는 지하주차장, 물류센터, 쇼핑센터 등에서 많이 쓰인다.

구조적주의점은

1) 뚤림전단에 대한 보강이 필요하다

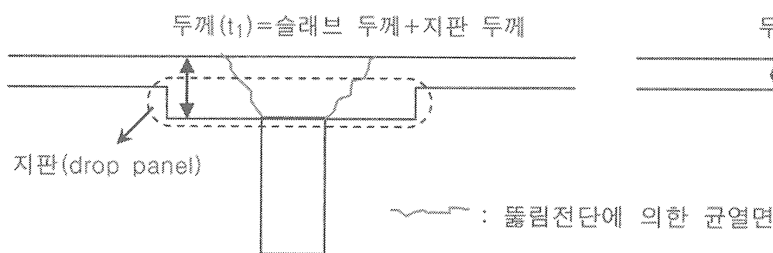

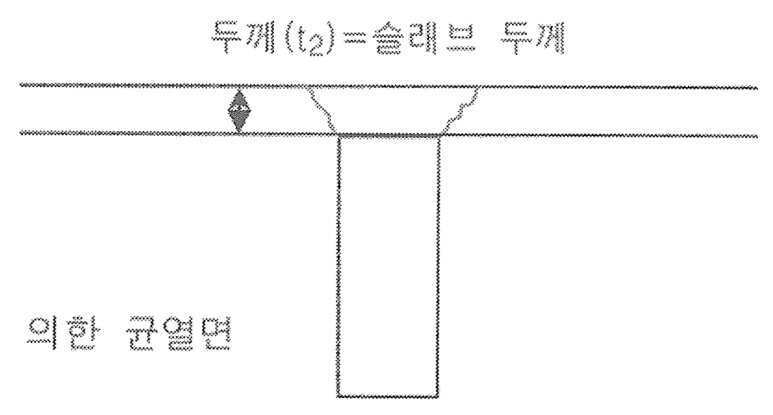

: 지판이 있는 경우 뚫림 전단에 대한 내력 계산시 두께 t1으로 계산하므로 지판이 없을 때의 두께 t2보다 지판 두께만큼 증가되어 기둥부위에 집중되는 뚫림 전단에 대한 저항내항력을 증가시키는 역할을 한다.

2) 기둥면의 부모멘트에 대한 철근배근 절감

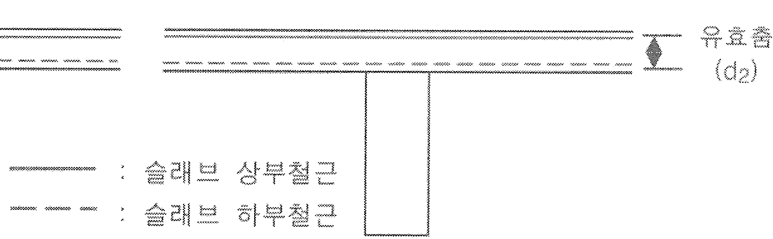

: 지판이 있는 경우는 모멘트에 대한 철근량 계산시 유효춤 d1으로 계싼하므로 지판이 없을 때 요효춤 d2로 계싼할 때보다 지판 다꾸게 늘어난 비율만큼 철근량을 줄이는 역할을 한다.

시공시 주의사항

1) 지판 하부는 부모멘트에 대한 압축력을 받으므로 이론상으로는 철근 배근이 필요없지만, U자형의 최소철근만 배근하는 경우도 있다.

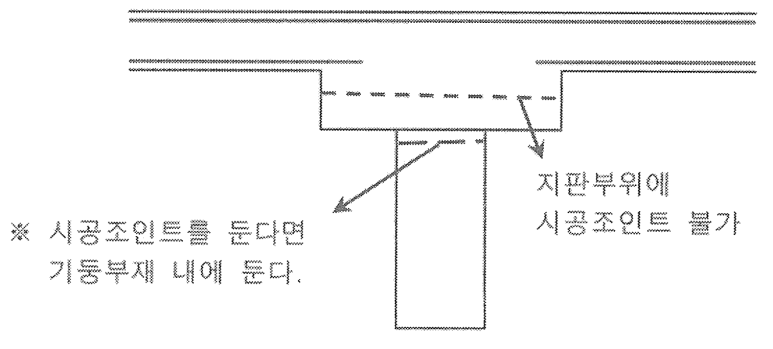

2) 지판부위는 반드시 슬래브와 일체화 되게 타설되어야 하며, 시공 조인트를 둘 경우 지판과 연결되어 있는 기둥 부재에 시공조인트를 둬야 한다.

3) 지판 부위에 시공조인트를 두면 철근이 배근되지 않았을 경우, 지판의 무게로 인해 시공 조인트 하부부위가 탈락할 위험이 있다.
